Banyo aspiratöründe kanal ve montaj uyumu

Banyo aspiratöründe kanal ve montaj uyumu için bağlantı çapı, gövdenin gireceği derinlik, kanal güzergâhı ve çıkış noktası birlikte incelenir. Ön kapak ölçüsü tek başına yeterli değildir. Islak alanın elektrik ve koruma koşulları ise ürünün IP bilgisiyle birlikte yetkin kişi tarafından değerlendirilmelidir.

Aynı çap, aynı uygulama anlamına gelmez

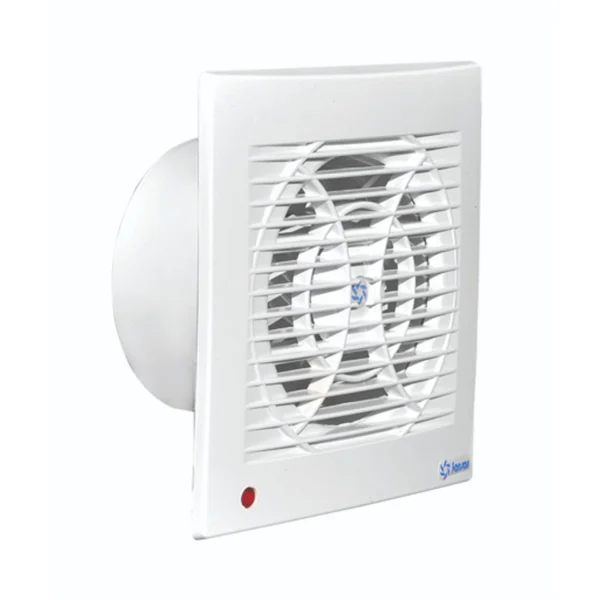

İki aspiratör aynı nominal bağlantı çapına sahip olabilir; ancak gövde derinliği, sabitleme düzeni ve ön kapağın kapladığı alan değişebilir. Mevcut deliğin ölçüsü ile ürünün dış çerçeve ölçüsünü ayrı yazın. Kanalın içine giren parçanın boyunu da inceleyin. Ürünün ön yüzünün duvarı örtmesi, arka bölümünün kanala uygun oturduğunu göstermez.

Kanalı daraltmak veya parçayı zorlayarak yerleştirmek yerine uyumu montaj öncesinde netleştirin. Ortak şafta ya da başka bir hava yoluna bağlanma söz konusuysa bina düzeni ayrıca değerlendirilir. Ürünün banyo aspiratörü diye adlandırılması, görülen her boşluğa takılabileceği anlamına gelmez.

Montaj uzmanına iletilecek kısa dosya

• Mevcut kanal ağzının ölçüsü ve erişilebilen derinlik.
• Kanalın yaklaşık uzunluğu, görülen dirsekler ve çıkışın yeri.
• Duvar veya tavanın genel fotoğrafı ve malzeme bilgisi.
• Duş, küvet ve su temasına göre düşünülen konum.
• Mevcut kontrolün tipi ve cihazdan beklenen kullanım.
• Aspiratörün tam model kodu, teknik föyü ve montaj talimatı.

Bu bilgiler alışverişi yalnız çerçeve boyutuna göre yapmayı önler. Ölçü alırken elektrikli bölümleri açmayın ve erişilemeyen kanala müdahale etmeyin. Yalnız güvenle görülebilen durumu kaydedin. Ölçünün belirsiz olduğu noktayı tahmin olarak işaretlemek, yanlış kesinlik vermekten daha yararlıdır.

Debi değerini hava yoluyla birlikte okuyun

Greenheck'in fan seçimi açıklaması, kanal uzunluğu ve direnç oluşturan elemanların fanın karşılaştığı basıncı etkilediğini gösterir. Bu nedenle aynı fan kısa doğrudan çıkış ile çok dirsekli bir kanalda aynı sonucu vermeyebilir. Teknik föydeki debinin hangi koşula ait olduğunu sorun; odanın hacmini tek sayıyla çarpıp kesin model seçimi yapmayın.

IP kodu montaj izni sayılır mı?

Hayır. IEC 60529, muhafazanın sağladığı korumayı sınıflandırır. Bu kod tek başına banyonun her yerine yerleştirme onayı değildir. Üreticinin izin verdiği konum, bağlantı şartları ve uygulanacak yerel gereksinimler birlikte değerlendirilir. Bu rehber elektrik bağlantı şeması veya ıslak alan montaj tarifi yerine geçmez.

Aspiratör çalışırken pencere konusu nasıl ele alınmalı?

Havanın nereden tamamlanacağı, egzoz güzergâhı kadar önemlidir. Mevcut kapı, menfez ve bina havalandırma düzenini uzmana anlatın. Sadece daha güçlü ürün seçerek bütün nem ve koku sorunlarının çözüleceğini varsaymayın; sorunun kaynağı da araştırılmalıdır.

Eski aspiratör değiştirilecekse kapağın fotoğrafına ek olarak okunabilen model etiketini de kaydedin. Eski ürünün adı yeni ürüne ölçü uygunluğu garantisi vermez; mevcut kanalda sonradan yapılan değişiklikler olabilir. Teslimattan önce montaj sorumlusuna yeni ürünün ölçü çizimini iletmek, kurulum gününde deliğin veya derinliğin uyumsuz çıkmasını önlemeye yardımcı olur.

Ölçü dosyanız hazır olduğunda banyo ve duvar baca aspiratörlerini bağlantı ölçüsü, kullanım yeri ve teknik talimatla birlikte karşılaştırın.
